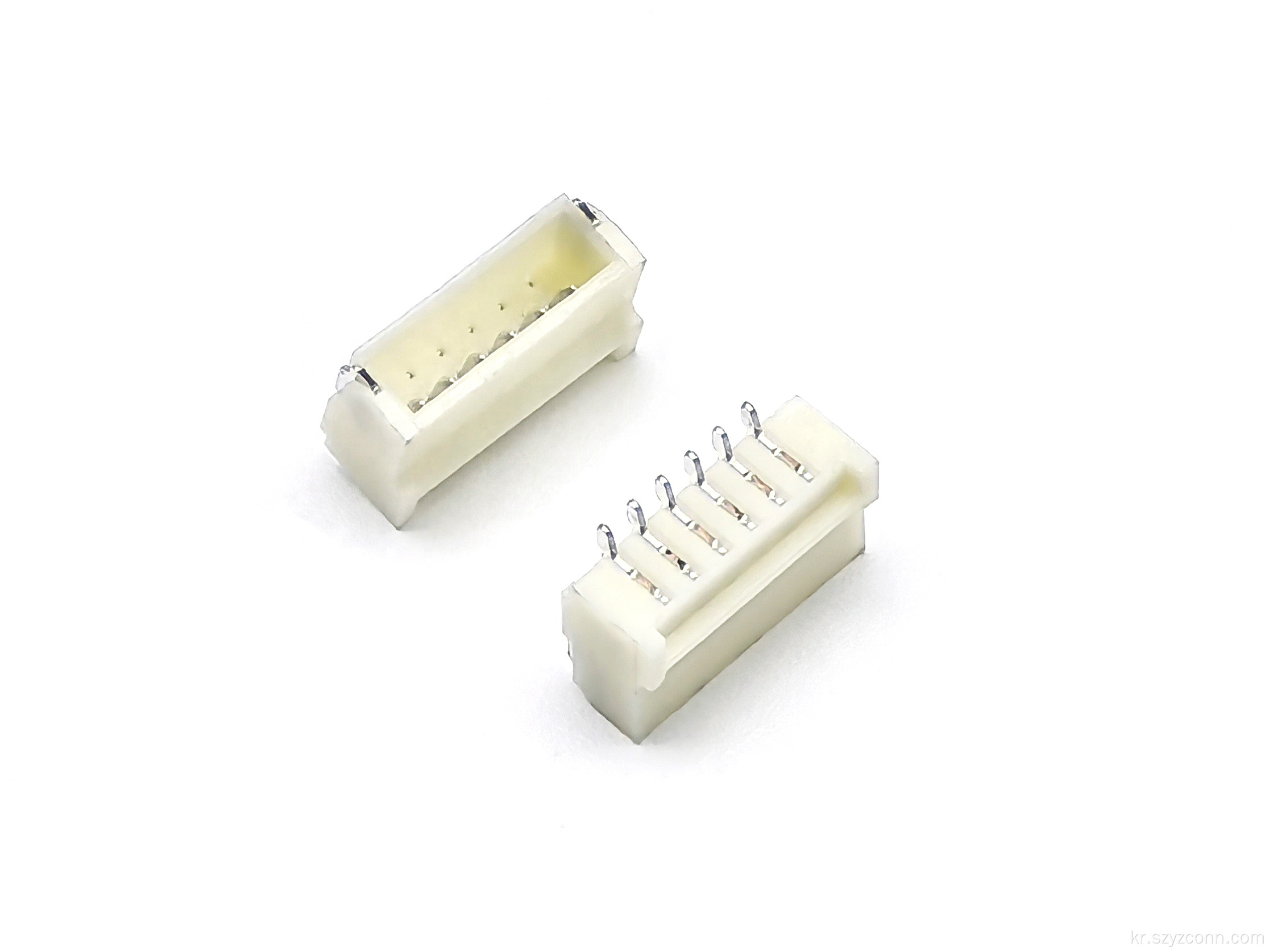

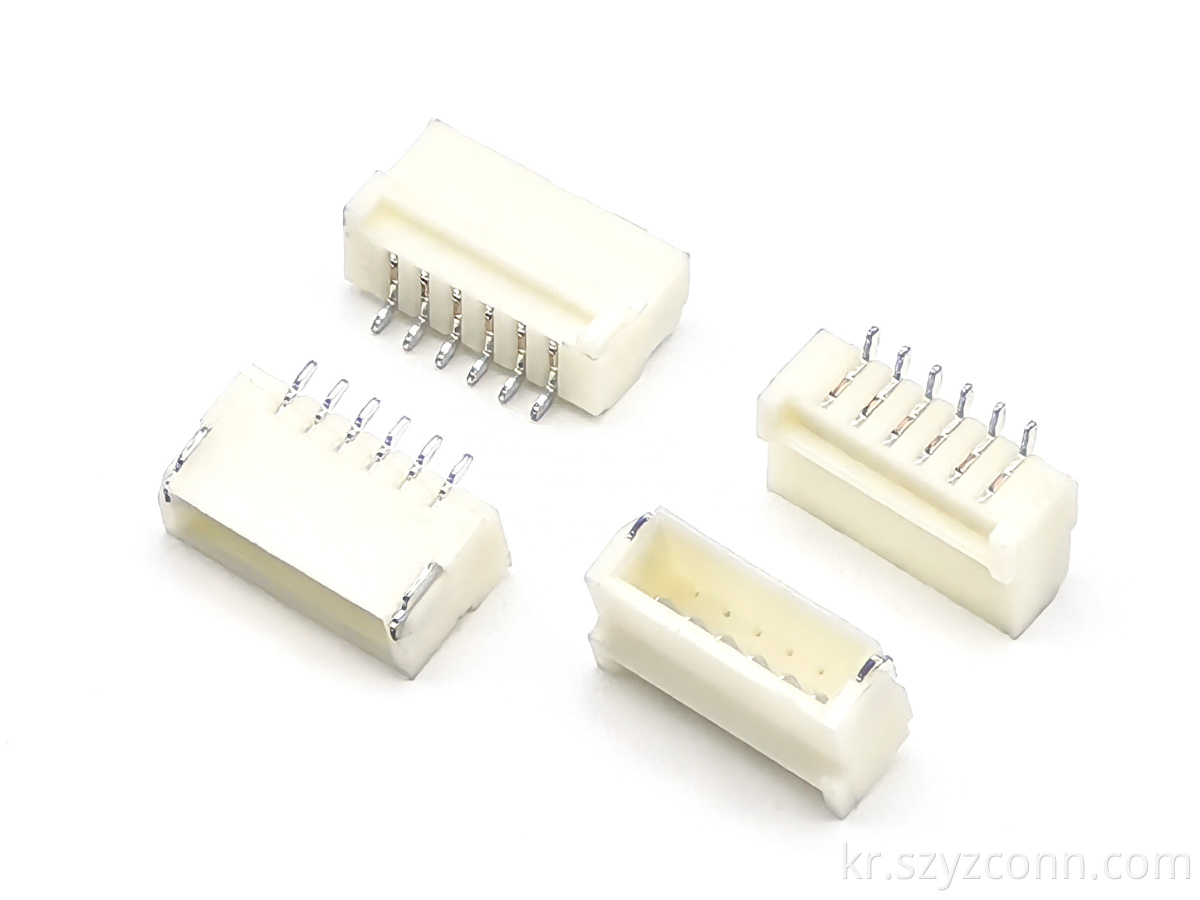

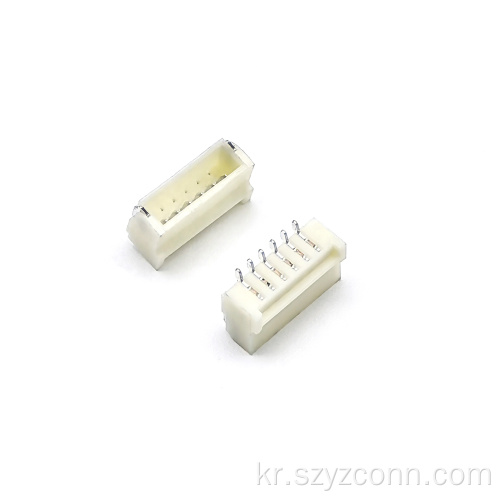

PH1.0mm 웨이퍼 핀 헤더 커넥터 6P

좁은 PCB 공간을 위한 초박형 프로파일

PH1.0mm 웨이퍼 핀 헤더 커넥터 6P는 커넥터 주변에 공간이 많지 않은 PCB 레이아웃을 위해 제작되었습니다. 초박형 수평 장착 스타일은 커넥터를 보드에 가깝게 유지하므로 완성된 어셈블리를 슬림하게 유지해야 할 때 유용할 수 있습니다.

1.0mm 피치와 6개 위치를 갖춘 이 커넥터는 불필요한 보드 공간을 차지하지 않고 여러 접점을 배열할 수 있는 컴팩트한 방법을 제공합니다. 초박형 웨이퍼 핀 헤더를 찾는 프로젝트의 경우 커넥터 높이가 주요 레이아웃 문제 중 하나일 때 로우 프로파일 설계를 고려해 볼 가치가 있습니다.

주석 도금 접점을 사용한 6핀 연결

커넥터는 주석 도금된 인청동 접점을 사용합니다. 정격 전류는 1A이고 정격 전압은 125V이며 작동 온도 범위는 -25°C ~ +85°C입니다. 이러한 사양으로 인해 다양한 일상 전자 장비 및 PCB 어셈블리에 적합합니다.

6개 위치 레이아웃은 여러 개의 신호 또는 전원 연결을 하나의 작은 영역에 배치해야 할 때 설계자에게 좀 더 많은 유연성을 제공합니다. 6p 웨이퍼 핀 헤더 커넥터를 비교하는 경우 결합 하우징, 케이블 배열 및 사용 가능한 보드 간격을 확인하는 것도 유용합니다. 그런 다음 전체 연결 설정에 따라 일치하는 웨이퍼 하우징 터미널을 선택할 수 있습니다.

생산 라인용 SMT 릴 포장

이 모델은 SMT 포장을 사용하며 릴 형태로 공급되며 최소 포장 수량은 100개입니다. 릴 포장을 사용하면 자동화된 조립 중에 부품을 더 쉽게 다룰 수 있으며 정기적인 생산 실행을 위해 구성 요소를 준비할 수 있습니다.

제품 로트는 주요 구조적 특징을 반영하여 PH1.0mm 초박형 수평 마운트로 표시되어 있습니다. 1.0mm 웨이퍼 하우징 커넥터 6p를 구매하는 고객의 경우 설계를 완료하기 전에 피치 및 핀 수와 함께 장착 방향 및 커넥터 높이를 확인해야 합니다. 완벽한 결합 솔루션을 구축할 때 웨이퍼 터미널 구매 및 하우징 커넥터 와 같은 기타 관련 옵션도 고려할 수 있습니다.

제품 사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년부터 정밀 커넥터, 산업용 단자, 케이블 어셈블리를 개발 및 제조해 왔습니다. PH1.0mm 6P 커넥터와 같은 제품의 경우 회사는 플라스틱 및 금속 단자 툴링부터 조립, 검사, 생산 공급까지 프로세스를 지원할 수 있습니다.

YZTECH Electronics는 일본, 독일, 대만에서 공급되는 생산 및 검사 장비를 사용합니다. 이를 통해 회사는 툴링, 치수 제어 및 생산 일관성에 주의를 기울여 작은 피치 커넥터 프로젝트를 처리할 수 있습니다. 완전한 웨이퍼 핀 헤더 커넥터 솔루션을 찾는 고객을 위해 Yangzhan Electronics는 심천 시설에서 제품 개발 및 제조에 대한 지원도 제공할 수 있습니다.
