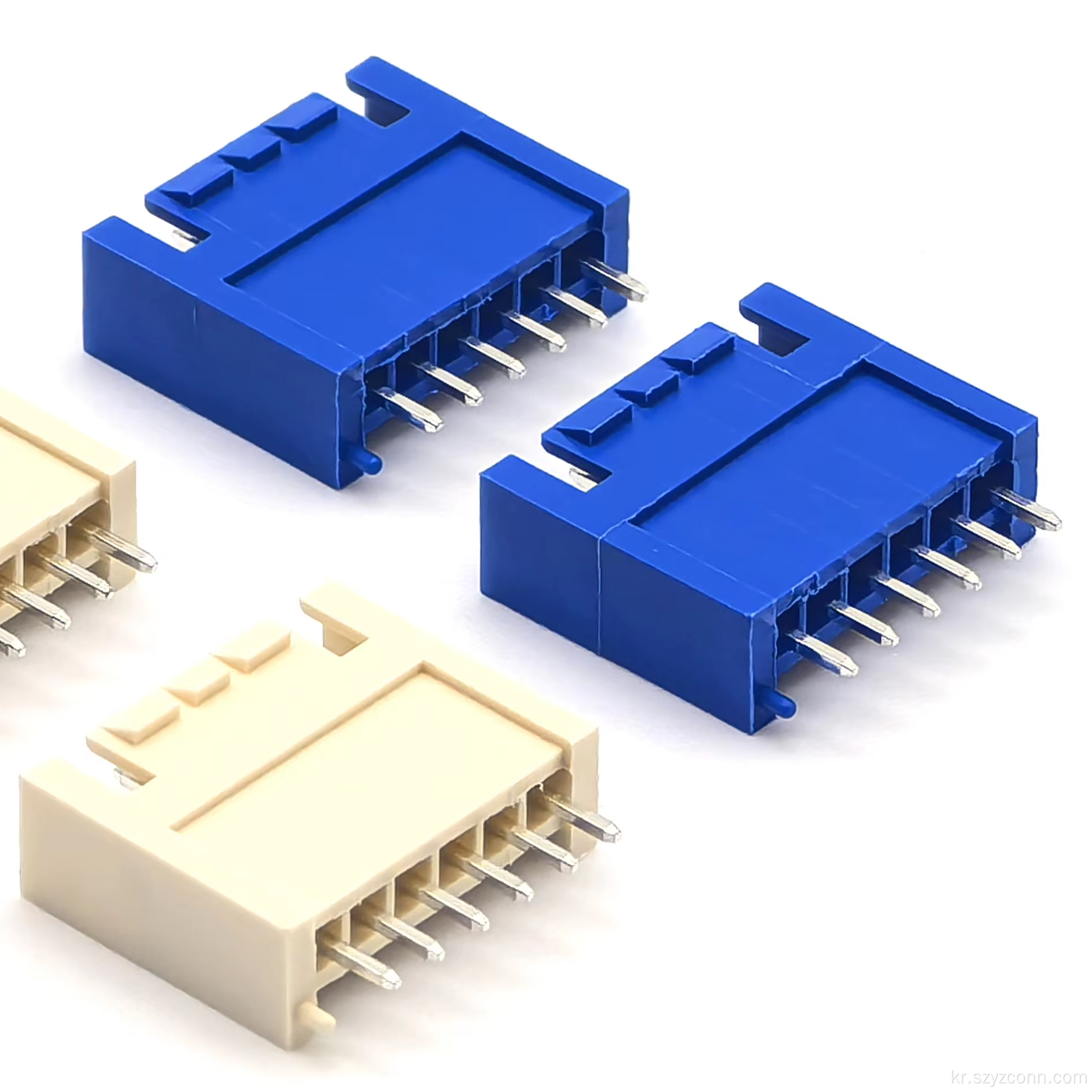

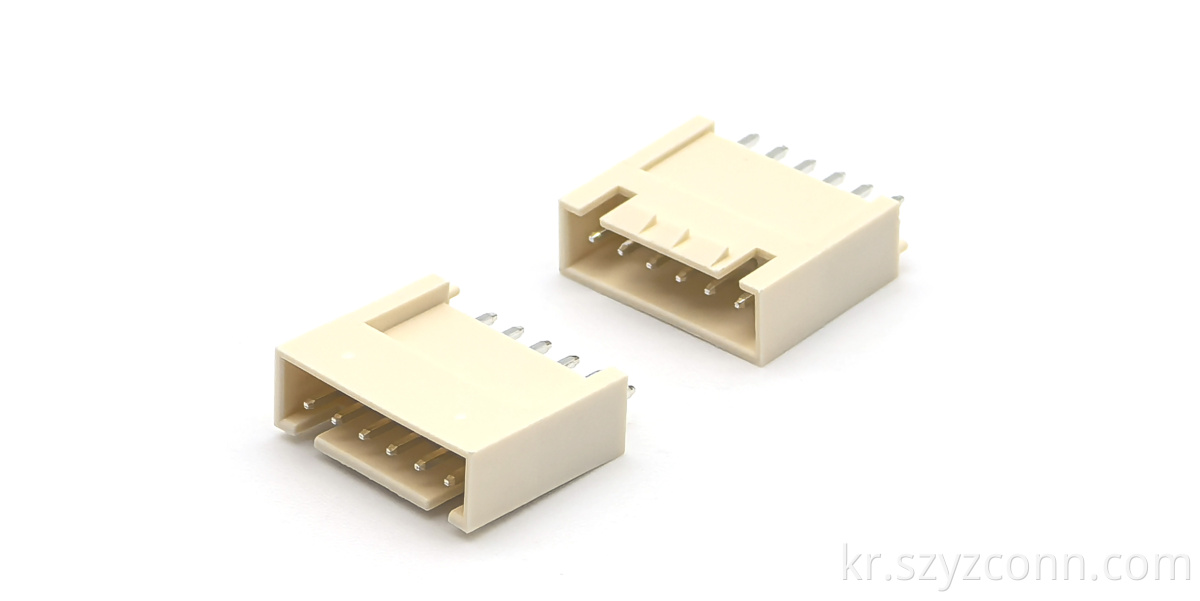

WAFER HAC 핀 헤더 커넥터 6P

직선 플러그인 연결을 위한 6핀 HAC 설계

WAFER HAC 핀 헤더 커넥터 6P는 6개의 위치가 있는 직선형 플러그인 커넥터입니다. 플러그인 실장 방식을 통해 커넥터를 직접 설치해야 하는 애플리케이션용으로 설계되어 PCB 연결에 간단하고 따라하기 쉬운 레이아웃을 제공합니다.

정격 전류가 3A, 정격 전압이 250V인 이 모델은 소형 저전압 보드 커넥터보다 약간 더 많은 전압 용량이 필요한 전자 조립품에 사용할 수 있습니다. HAC 웨이퍼 핀 헤더 커넥터를 비교하는 경우 여러 접점을 하나의 커넥터에 모아야 하는 경우 6위치 레이아웃이 실용적인 선택입니다.

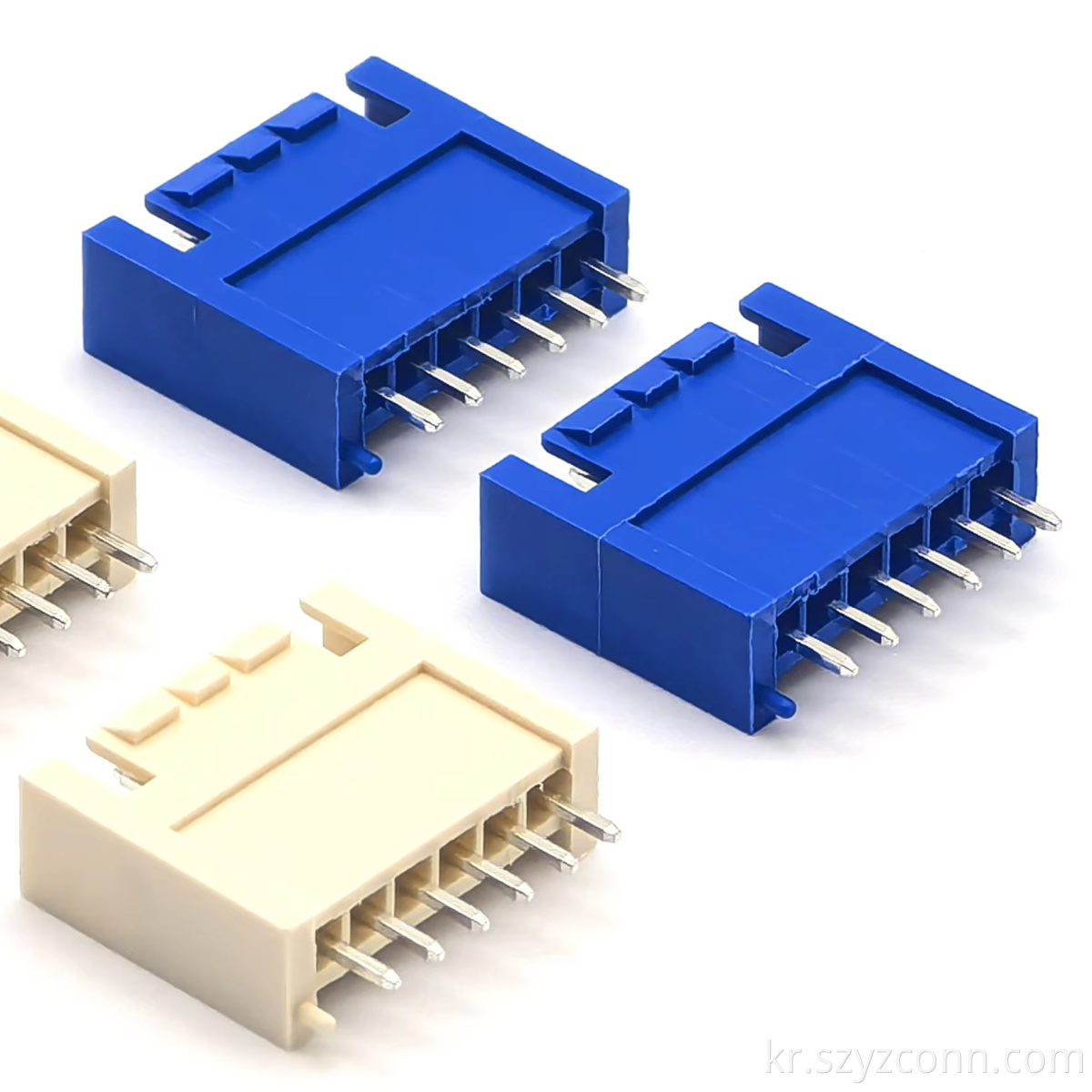

두 가지 색상 옵션을 갖춘 PA66 하우징

커넥터 하우징은 PA66으로 제작되며 파란색과 베이지색으로 제공됩니다. 하우징 소재는 접점 주변에 견고한 구조를 제공하며, 두 가지 색상 옵션을 통해 조립 또는 유지 관리 중에 다양한 연결 그룹을 더 쉽게 식별할 수 있습니다.

접점은 구리로 만들어지며 주석-니켈 도금을 사용합니다. 작동 온도 범위는 -25°C ~ +85°C이며 광범위한 일반 전자 장비 환경을 포괄합니다. 커넥터를 결합면과 일치시킬 때 실제 케이블 및 연결 배열을 기반으로 적합한 웨이퍼 하우징 터미널을 선택할 수 있습니다. 이는 hac 웨이퍼 하우징 커넥터 6p 구성을 사용하는 프로젝트에 특히 유용합니다.

대량 공급을 위한 백 포장

릴 포장형 SMT 구성 요소와 달리 이 커넥터는 백당 500개가 들어 있는 백으로 제공됩니다. 이러한 유형의 포장은 수동 조립, 생산 라인 또는 일반 재고 요구 사항을 위해 대량 구매하는 고객에게 적합합니다.

또한 백형 형식은 보관 및 배송 중에 커넥터를 함께 유지하는 반면, 파란색 및 베이지색 하우징 옵션은 고객이 여러 커넥터 사양을 처리할 때 다양한 버전을 쉽게 분리할 수 있는 방법을 제공합니다. 유사한 부품을 소싱하는 고객의 경우 웨이퍼 터미널 구매는 관련 터미널 제품을 비교하는 데 유용한 출발점이 될 수 있으며, 결합 요구 사항에 따라 하우징 커넥터 옵션을 확인할 수 있습니다.

제품 사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년에 설립되었으며 정밀 커넥터, 산업용 터미널 블록 및 케이블 어셈블리에 중점을 두고 있습니다. 회사는 제품 개발, 툴링, 처리, 조립, 검사 및 판매를 처리하므로 고객은 개발 및 생산 프로세스 전반에 걸쳐 하나의 공급업체와 커넥터 요구 사항을 논의할 수 있습니다.

이 6P 핀 헤더와 같은 HAC 제품의 경우 하우징 재료, 색상, 접점 재료, 도금, 전기 등급 및 포장과 같은 세부 사항이 모두 의도한 애플리케이션과 일치해야 합니다. YZTECH Electronics는 일본, 독일, 대만의 생산 및 검사 장비와 협력하여 플라스틱 및 금속 공구 개발은 물론 최종 조립을 지원합니다. 관련 웨이퍼 핀 헤더 커넥터를 찾는 고객은 심천에 있는 팀과 다양한 핀 수 및 연결 구성에 대해 논의할 수도 있습니다.
