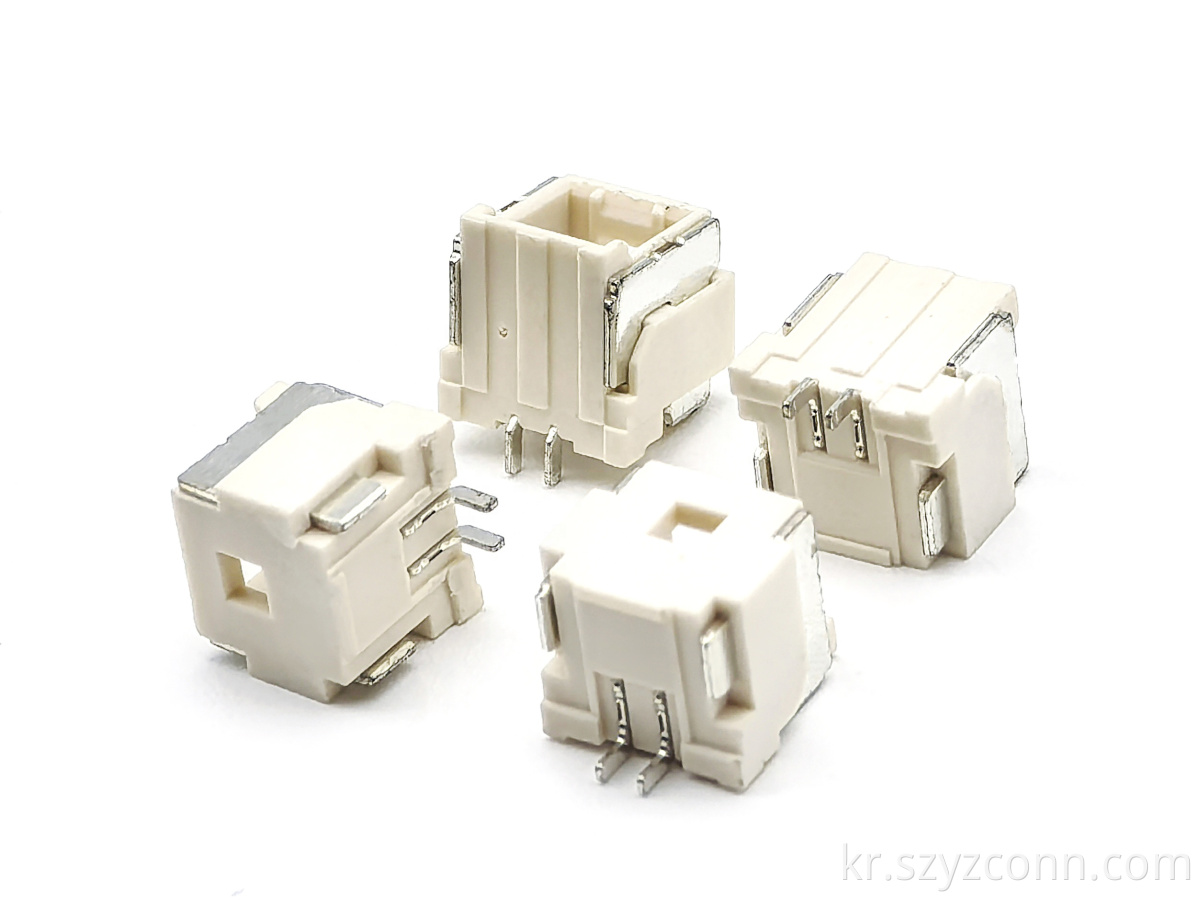

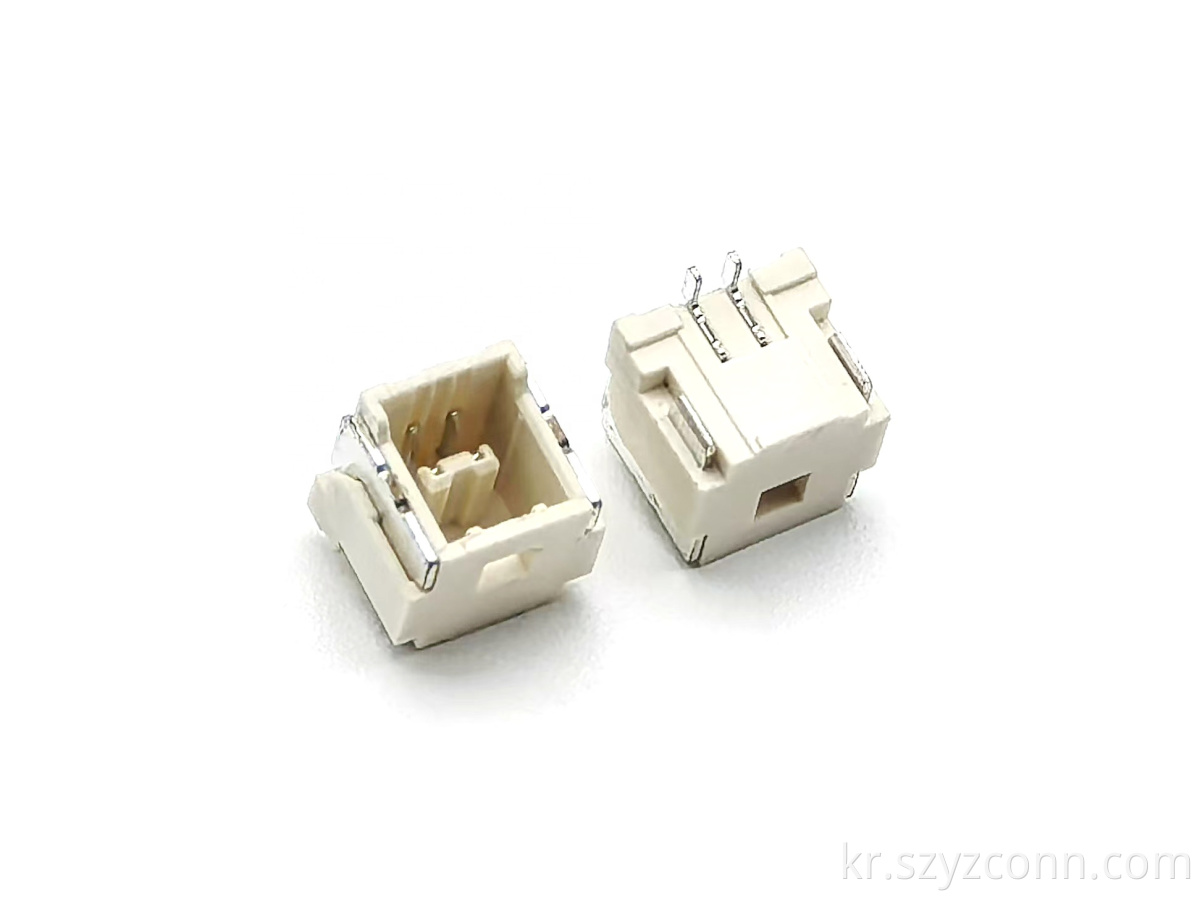

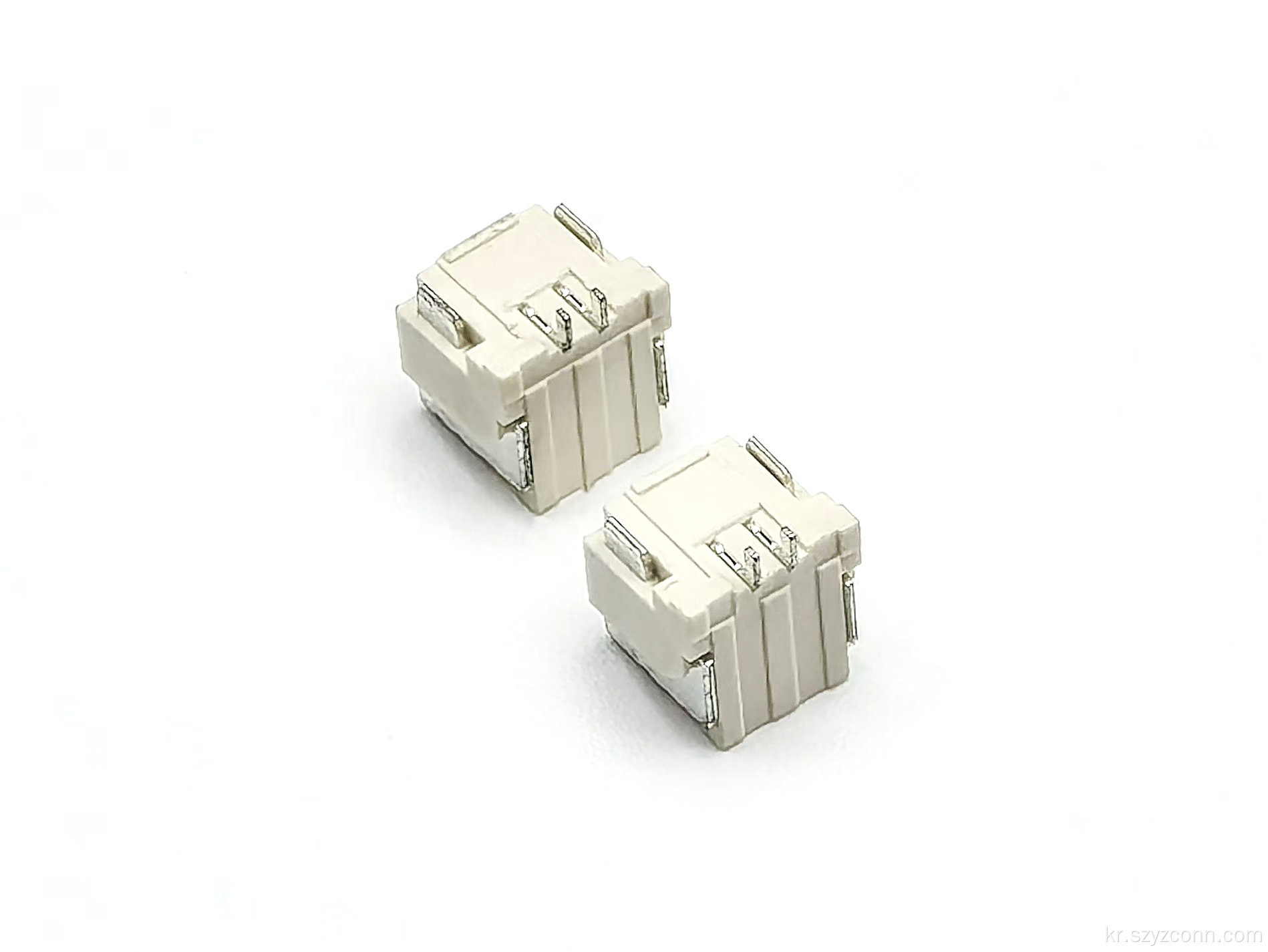

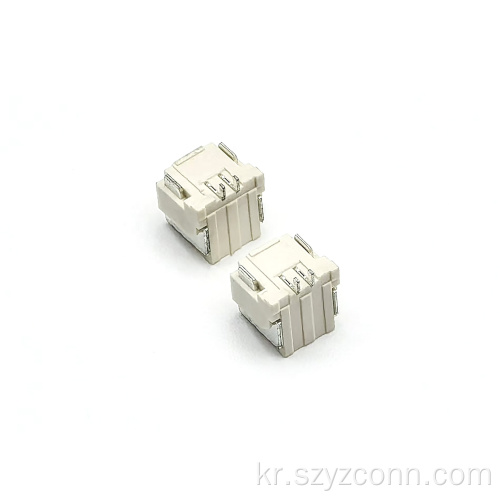

PH1.5mm 웨이퍼 핀 헤더 커넥터 SMT 2P

컴팩트한 PCB 레이아웃을 위한 1.5mm 수평 장착

PH1.5mm 웨이퍼 핀 헤더 커넥터 SMT 2P는 수평 장착 설계의 2위치 커넥터입니다. 1.5mm 피치는 두 접점을 서로 가깝게 유지하는 반면, 로우 프로파일 레이아웃은 커넥터가 수직으로 세워지기보다는 보드를 따라 배치되어야 하는 PCB 설계에 적합합니다.

이 모델은 SMT 장착을 사용하며 정격은 1A 및 100V입니다. 1.5mm 웨이퍼 핀 헤더 수직형 smt 를 찾는 고객의 경우, 이 특정 PH1.5mm 버전은 수평 배치용으로 설계되었으므로 장착 방향을 주의 깊게 확인하는 것이 좋습니다. 그런 다음 결합 구조에 따라 적합한 웨이퍼 하우징 터미널을 일치시킬 수 있습니다.

커넥터 어셈블리용 접점 재료 2개

접점 시스템은 인청동과 황동을 모두 사용합니다. 인청동 접점은 주석 도금되어 있고, 황동 납땜 러그도 주석 도금되어 있습니다. 이는 커넥터에 PCB 조립을 위한 명확하게 정의된 접점 및 납땜 구조를 제공합니다.

작동 온도 범위는 -25°C ~ +105°C이므로 작동 중에 눈에 띄는 온도 변화가 발생할 수 있는 전자 조립품에 커넥터가 적합합니다. 웨이퍼 핀 헤더 커넥터 2p smt를 소싱하는 경우 2위치 레이아웃, 접점 구성, 도금 및 온도 범위를 모두 완성된 PCB의 요구 사항에 대해 확인할 수 있습니다.

SMT 생산을 위한 릴 포장

PH1.5mm 커넥터는 100개 단위로 릴로 제공됩니다. 릴 포장은 자동화된 SMT 생산에 편리하며 포장 형식을 변경하지 않고도 일반 조립 공정에 부품을 더 쉽게 공급할 수 있습니다.

제품 로트는 PH1.5mm(15068)로 표시되어 있으며, 이는 생산 식별 및 주문 추적에 사용될 수 있습니다. 웨이퍼 하우징 커넥터 PA9T 재질을 비교할 때 PA9T는 이 모델에 제공되는 사양에 포함되어 있지 않기 때문에 하우징 재질은 특정 제품 도면이나 데이터 시트에서 확인되어야 합니다. 관련 부품의 경우 웨이퍼 터미널 구매를 통해 다양한 터미널 옵션을 비교할 수 있으며, 짝을 이루는 측면에 적합한 하우징 커넥터를 선택할 수 있습니다.

제품 사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년에 설립되었으며 정밀 커넥터, 산업용 터미널 블록 및 케이블 어셈블리를 전문으로 합니다. 회사는 제품 개발, 툴링, 처리, 조립, 검사, 판매 및 서비스를 지원하므로 고객은 커넥터 프로젝트의 여러 단계에서 하나의 공급업체와 협력할 수 있습니다.

소형 2P SMT 커넥터의 경우 피치, 실장 방향, 접점 재질, 도금, 납땜 구조 등의 세부 사항이 모두 PCB 설계와 일치해야 합니다. YZTECH Electronics는 일본, 독일, 대만의 생산 및 검사 장비를 사용하고 조립을 통해 플라스틱 및 금속 단자 툴링을 지원합니다. 관련 웨이퍼 핀 헤더 커넥터를 찾는 고객은 심천에 있는 팀과 다양한 핀 수, 장착 스타일 및 커넥터 구성에 대해 논의할 수도 있습니다.
