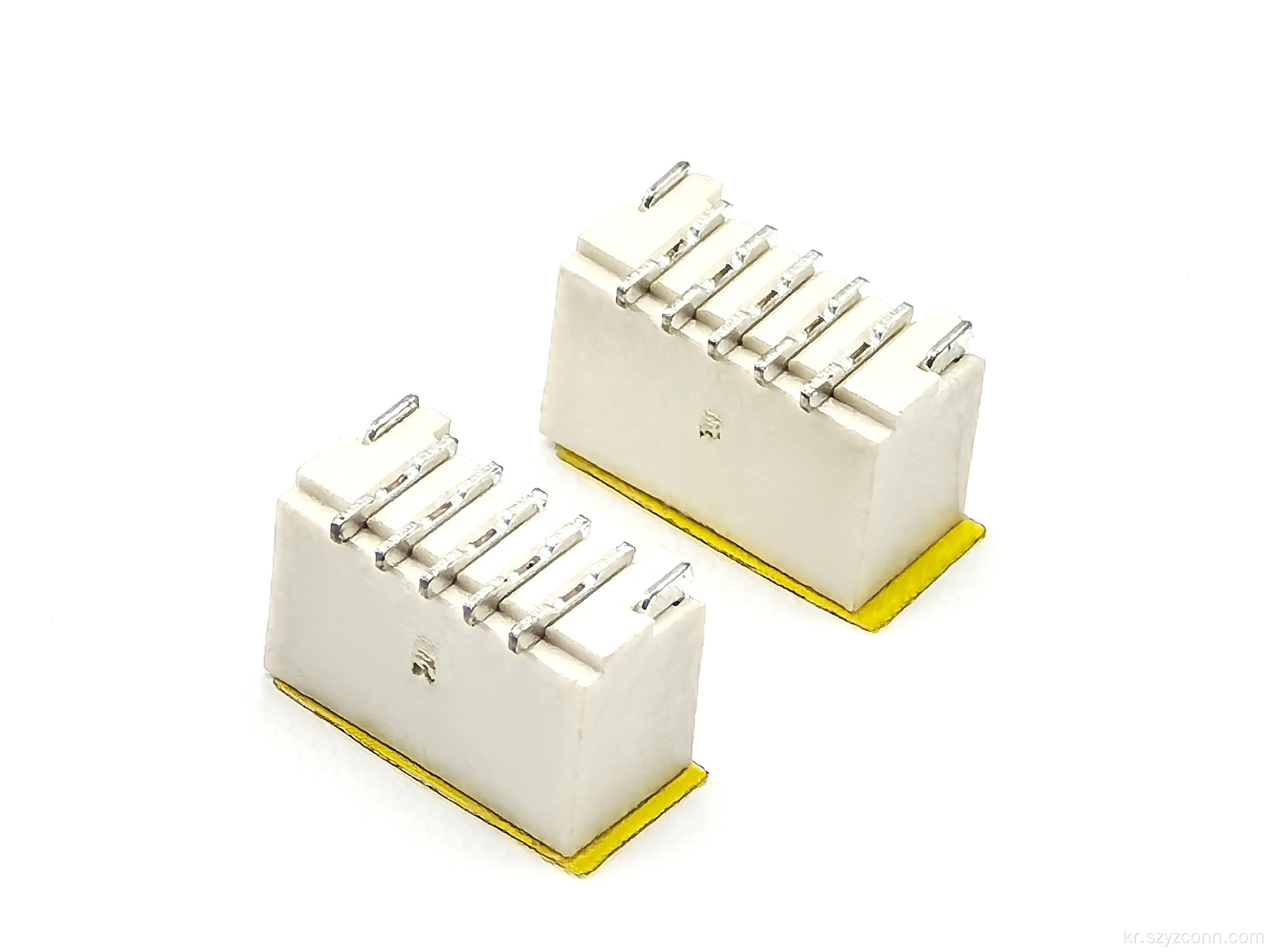

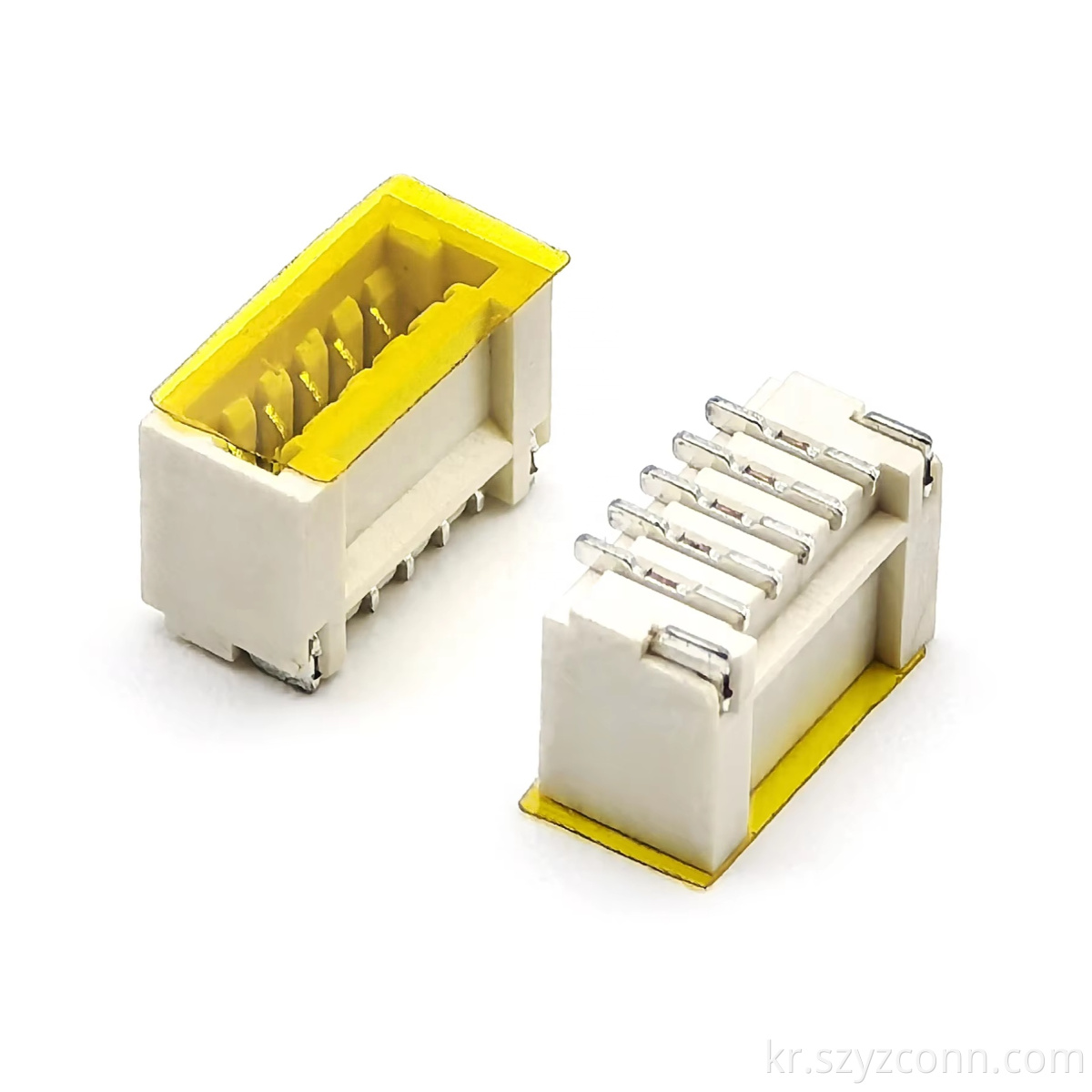

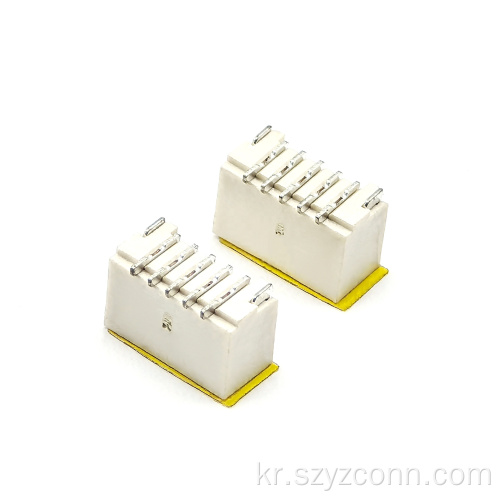

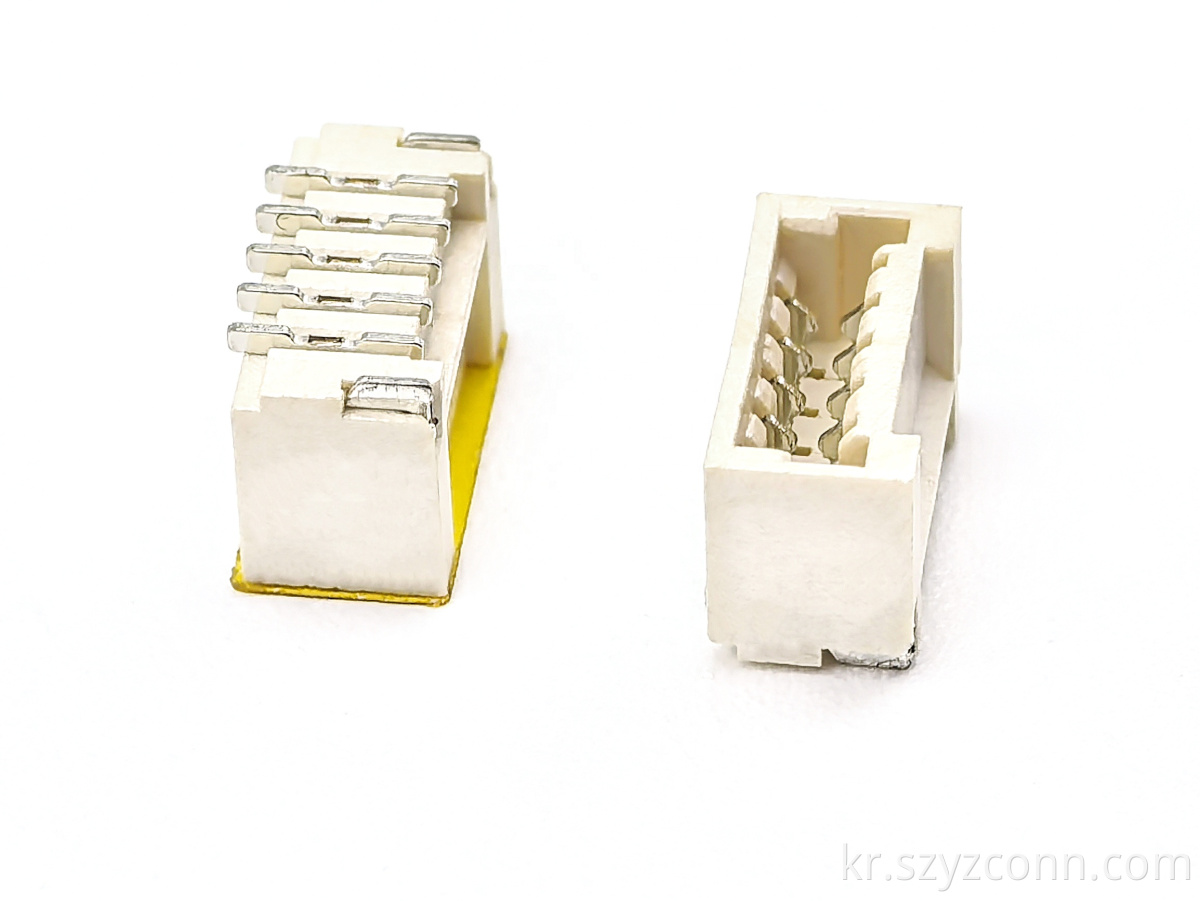

1.0mm 웨이퍼 수직 SMT 핀 헤더 5P

공간 절약형 PCB 레이아웃을 위한 컴팩트한 1.0mm 피치

1.0mm 웨이퍼 수직 SMT 핀 헤더 5P는 PCB 공간이 제한된 애플리케이션을 위해 설계되었습니다. 1.0mm 피치와 수직으로 배열된 5개의 접점을 통해 연결 영역을 컴팩트하게 유지하고 보드의 다른 구성 요소를 위한 더 많은 공간을 확보합니다.

이 1.0mm 피치 웨이퍼 SMT 핀 헤더는 SMT 실장 스타일을 사용하므로 표준 표면 실장 조립 공정을 통해 PCB에 직접 배치할 수 있습니다. 작은 연결 공간이 필요한 프로젝트의 경우 컴팩트한 디자인으로 실용적인 옵션이 됩니다. 또한 케이블 및 결합 요구 사항에 따라 적합한 웨이퍼 하우징 터미널 과 일치할 수도 있습니다.

주석 도금 인청동 접점

커넥터는 접점에 인청동을 사용하고 접점 표면에 주석 도금이 되어 있습니다. 이 조합은 안정적인 전기 접촉과 간단한 납땜이 필요한 PCB 연결 애플리케이션에 일반적으로 사용됩니다.

정격 전류는 1A이고 정격 전압은 125V이며 작동 온도 범위는 -25°C ~ +85°C입니다. 1.0mm 웨이퍼 핀 헤더 커넥터 smt 에 대한 옵션을 비교하는 경우 주문하기 전에 필요한 핀 수, 장착 방향 및 결합 구성 요소와 함께 이러한 사양을 확인할 수 있습니다. 유사한 제품을 소싱하는 고객은 웨이퍼 커넥터 옵션을 비교할 때 웨이퍼 터미널 구매를 출발점으로 사용할 수도 있습니다.

대량 조립을 위한 SMT 릴 포장

이 5위치 수직 헤더는 마일라 릴 라벨과 함께 릴 포장으로 제공됩니다. 최소 포장 수량은 100개로, 소량 생산은 물론 정기적인 생산 공급이 필요한 고객에게 적합합니다.

컴팩트 보드 연결을 사용하는 장비 및 전자 어셈블리의 경우 1.0mm 웨이퍼 하우징 커넥터 SMT 형식은 장착 방향을 명확하게 유지하면서 작은 설치 공간을 제공합니다. 수직 구조는 제한된 수평 공간을 차지하는 커넥터가 PCB 설계에 필요할 때 특히 유용합니다. 관련 보드 측 옵션의 경우 고객은 필요한 결합 배열에 따라 하우징 커넥터 및 웨이퍼 핀 헤더 커넥터 구성을 검토할 수도 있습니다.

제품사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년에 설립되었으며 정밀 커넥터, 산업용 터미널 블록 및 케이블 어셈블리에 중점을 두고 있습니다. 이 회사는 제품 개발, 제조, 가공, 판매 및 기술 서비스를 담당하며 고객에게 커넥터 개발부터 생산까지 단일 연락 창구를 제공합니다.

이 1.0mm SMT 핀 헤더와 같은 소형 제품의 경우 치수나 조립의 작은 변화가 최종 결합 결과에 영향을 미칠 수 있으므로 제조 일관성이 중요합니다. Yangzhan Electronics는 일본, 독일, 대만의 생산 및 검사 장비를 사용하며 플라스틱 및 금속 단자 툴링부터 조립 및 검사에 이르는 프로세스를 지원합니다. 이 회사는 심천에서 배송하며 다양한 전자 애플리케이션에 대한 커넥터 요구 사항에 대해 고객과 협력합니다.
