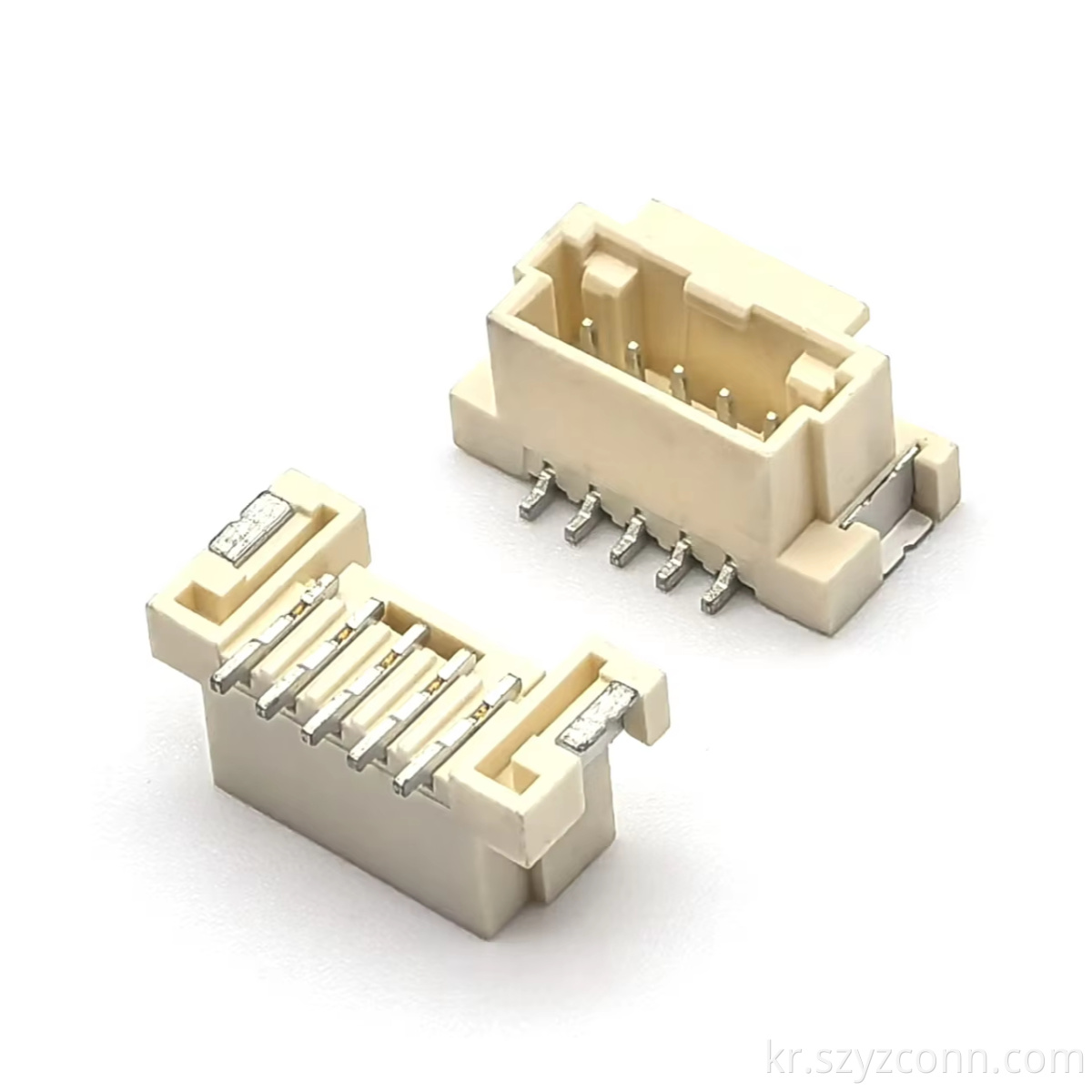

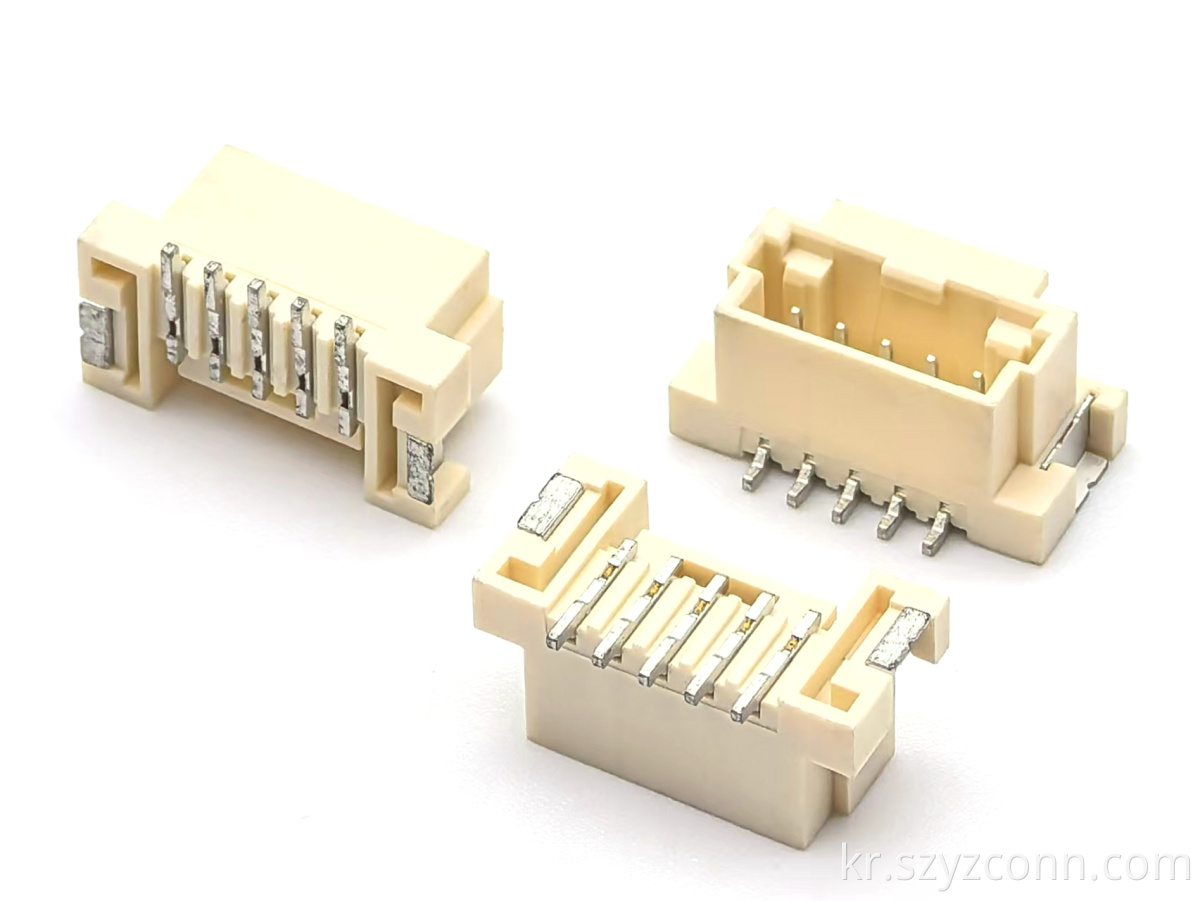

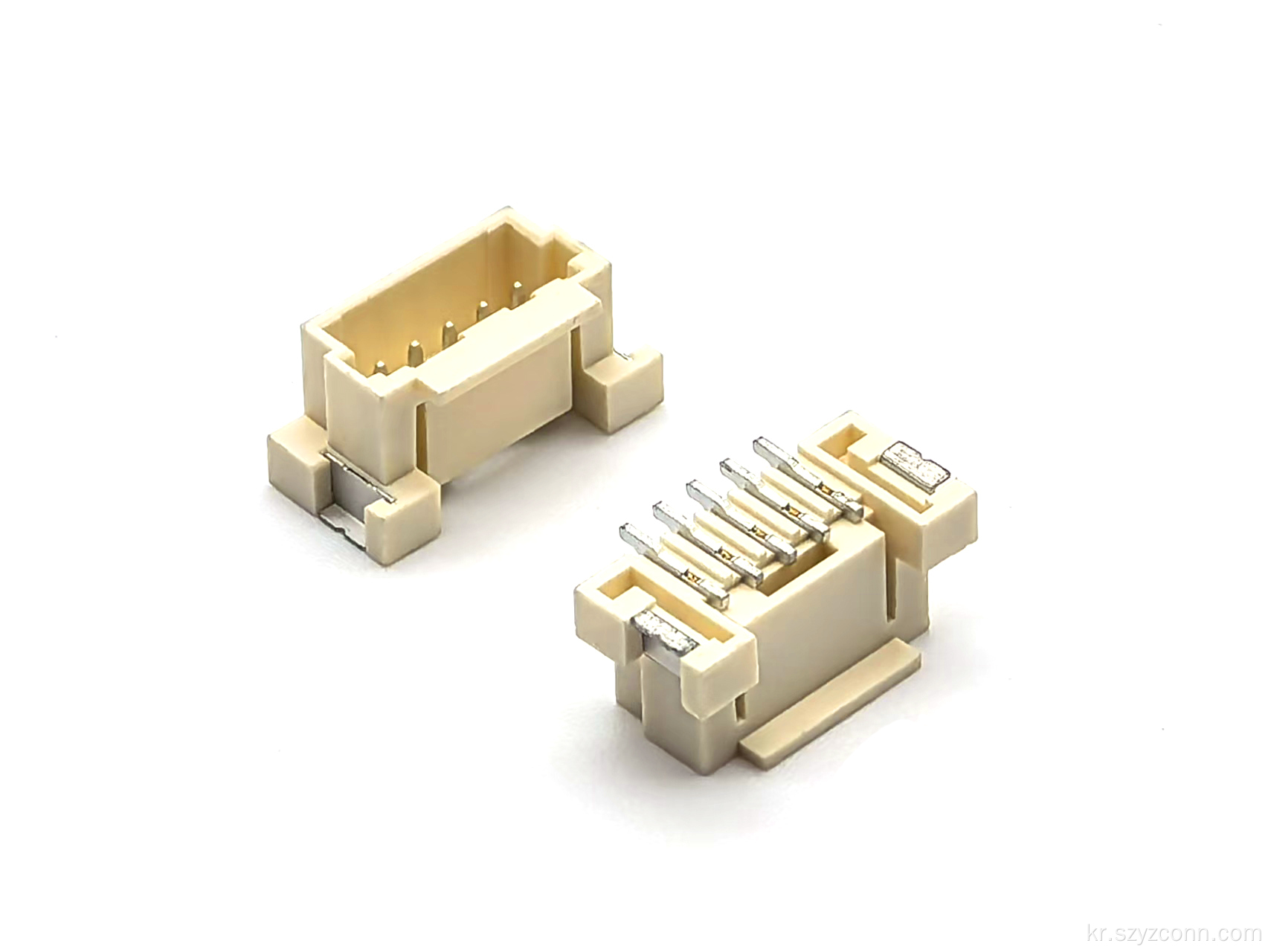

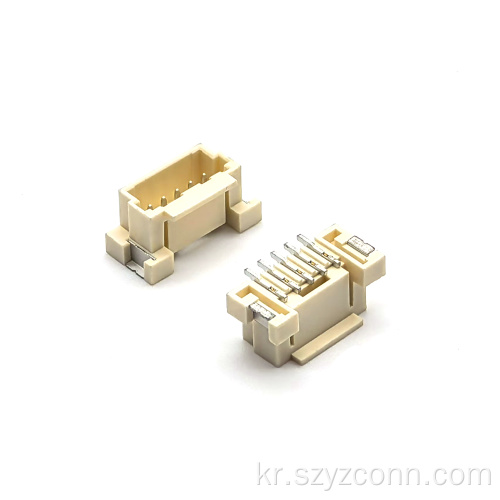

웨이퍼 차량 자동차 등급 핀 헤더 커넥터 5P

차량 전자 장치를 위한 자동차 등급 연결

웨이퍼 차량 자동차 등급 핀 헤더 커넥터 5P는 소형 보드 연결이 필요한 차량 전자 애플리케이션용으로 설계되었습니다. SMD 실장 형식과 5위치 레이아웃을 사용하므로 공간과 연결 배열을 모두 고려해야 하는 PCB 조립에 적합합니다.

커넥터의 정격은 3A 전류 및 125V 전압입니다. 표준 저전류 보드 커넥터와 비교하여 이 사양은 설계자가 차량 조명 및 기타 자동차 전자 모듈용 연결 지점을 선택할 때 더 많은 공간을 제공합니다. 차량용 웨이퍼 핀 헤더 커넥터 smt를 찾는 고객의 경우 5P 구성은 보드 수준 연결을 위한 간단한 옵션을 제공합니다.

넓은 온도 범위를 위한 주석 도금 황동 접점

접점은 황동으로 만들어졌으며 주석 도금으로 마감되었습니다. 이 접점 구조는 실용적인 전기 연결과 납땜성이 중요한 곳에 일반적으로 사용됩니다. 작동 온도 범위는 -25°C ~ +105°C이므로 온도 변화에 노출되는 차량 전자 장치에 대해 커넥터의 작동 범위가 더 넓어집니다.

자동차 조명 어셈블리의 경우 작동 중에 열이 축적될 수 있는 밀폐형 모듈 내부에 연결 지점을 설치할 수 있습니다. 따라서 더 넓은 온도 사양은 선택 과정에서 중요한 부분입니다. 완전한 결합 배열을 확인할 때 일치하는 웨이퍼 하우징 터미널을 커넥터와 함께 고려할 수 있습니다.

자동 조립을 위한 SMD 릴 포장

이 모델은 SMD 포장을 사용하며 최소 포장 수량은 100개로 덮힌 릴 패키지로 제공됩니다. 릴 형식은 자동화된 PCB 조립을 실행하는 고객에게 편리하며 생산 중에 구성 요소를 정리하는 데 도움이 됩니다.

배치 정보는 이 계열을 차량 조명용 자동차 등급 핀 헤더 커넥터로 식별합니다. 프로젝트에 웨이퍼 핀 헤더 수직형 SMT 솔루션이 필요한 경우 생산 전에 장착 방향, PCB 레이아웃, 핀 수 및 사용 가능한 여유 공간을 확인해야 합니다. 관련 연결 부품의 경우 다양한 터미널 옵션을 비교할 때 웨이퍼 터미널 구매를 참조로 사용할 수 있으며, 결합 측면에 적합한 하우징 커넥터를 선택할 수 있습니다.

제품 사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년에 설립되었으며 정밀 커넥터, 산업용 터미널 블록 및 케이블 어셈블리를 전문으로 합니다. 차량 관련 커넥터 제품의 경우 회사에서 제품 개발, 툴링, 제조, 조립, 검사 및 공급을 담당하므로 고객이 모든 프로세스를 별도로 조정하는 대신 하나의 제조 파트너와 제품에 대해 논의할 수 있습니다.

YZTECH Electronics는 일본, 독일, 대만의 생산 및 검사 장비를 사용하며 최종 조립까지 플라스틱 및 금속 단자 툴링을 다루는 제조 공정을 갖추고 있습니다. 차량용 웨이퍼 하우징 커넥터 프로젝트의 경우 접점 재료, 도금, 장착 방법, 온도 범위 및 생산 포장과 같은 세부 사항이 모두 함께 작동해야 합니다. Yangzhan Electronics는 다양한 연결 애플리케이션을 위한 관련 웨이퍼 핀 헤더 커넥터 솔루션을 포함하여 심천 제조 기지에서 이러한 요구 사항에 대한 지원을 제공합니다.
