SH1.0mm 웨이퍼 핀 헤더 커넥터 수직 SMT

콤팩트한 PCB 연결을 위한 수직 SMT 설계

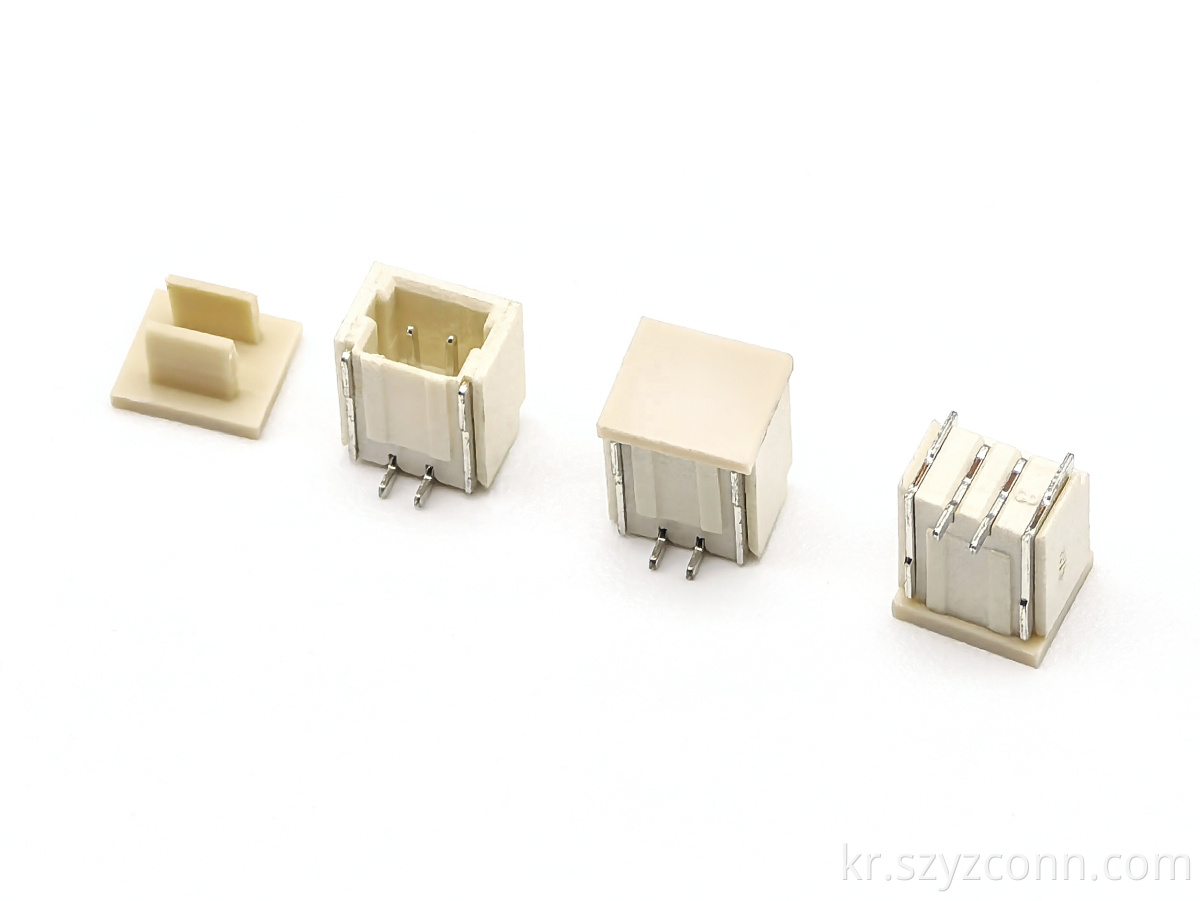

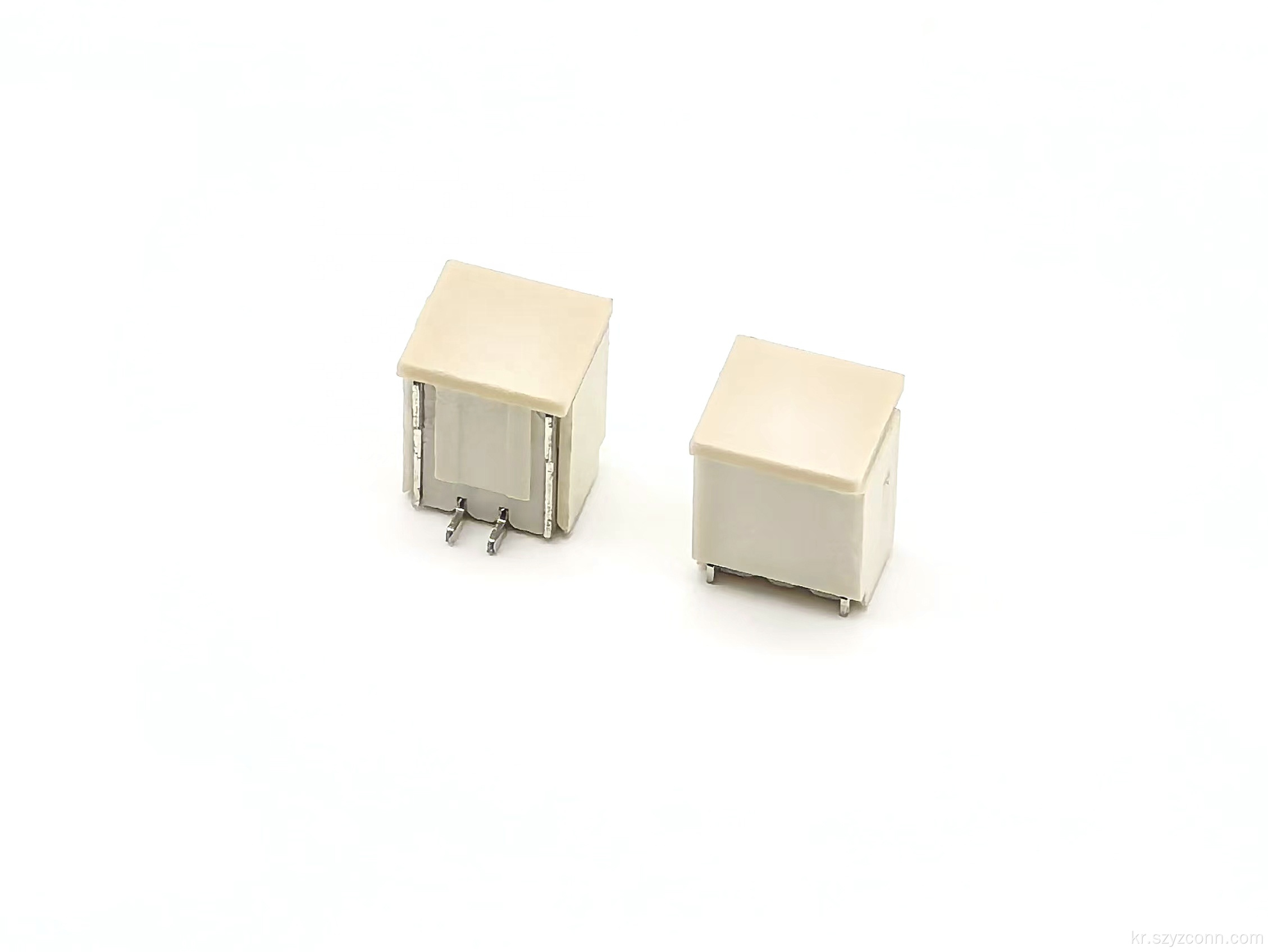

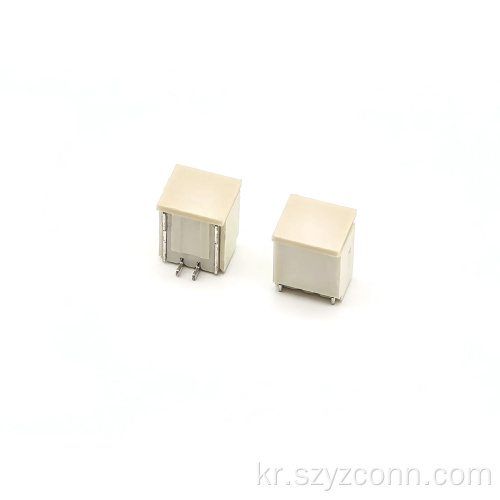

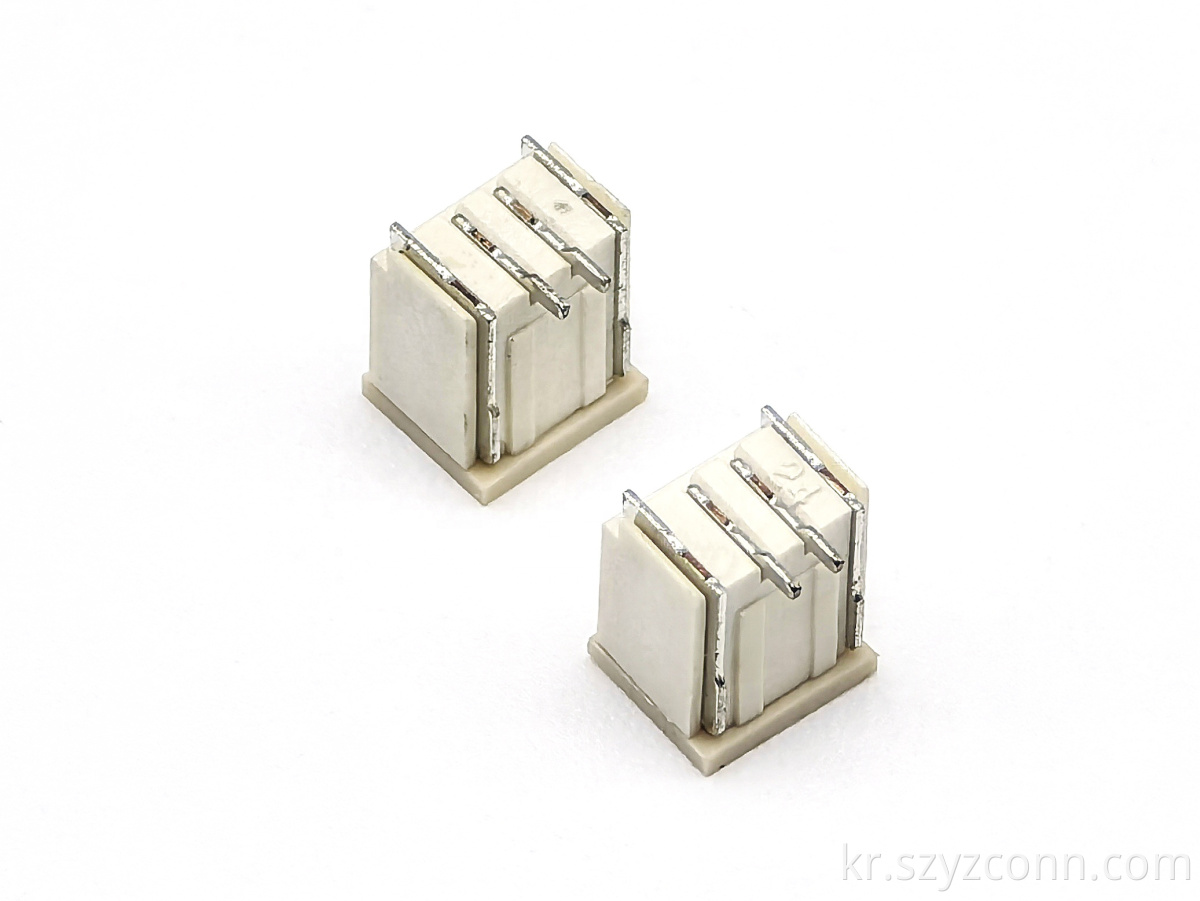

SH1.0mm 웨이퍼 핀 헤더 커넥터 수직 SMT는 수직 보드 측 연결을 사용하는 PCB 애플리케이션용으로 제작되었습니다. 1.0mm 피치는 접점 배열을 콤팩트하게 유지하므로 여러 구성 요소가 보드의 제한된 영역을 공유해야 할 때 유용할 수 있습니다.

SMT 형식 덕분에 커넥터는 표면 실장 생산에도 적합합니다. SH1.0mm 웨이퍼 핀 헤더 smt 옵션을 찾고 있다면 이 모델은 작은 피치, 수직 장착 및 1.0mm 연결 레이아웃의 간단한 조합을 제공합니다. 결합면과 케이블 배열에 따라 일치하는 웨이퍼 하우징 터미널을 선택할 수 있습니다.

주석 도금 인청동 접점

접점은 인청동으로 만들어졌으며 주석 도금으로 마감되었습니다. 커넥터의 정격은 1A 전류 및 125V 전압이며 작동 온도 범위는 -25°C ~ +85°C입니다. 이러한 사양은 고객에게 새로운 PCB 어셈블리의 전기적 요구 사항을 확인할 때 명확한 기준점을 제공합니다.

컴팩트한 2위치 연결을 사용하는 애플리케이션의 경우 필요한 핀 수가 설계와 일치하면 SH1.0mm 웨이퍼 핀 헤더 2p 버전을 고려할 수 있습니다. 접점 재질과 도금도 결합 구성 요소와 함께 확인할 가치가 있습니다. 특히 조립이나 서비스 중에 커넥터를 반복적으로 사용할 경우 더욱 그렇습니다.

SMT 생산을 위한 릴 포장

커넥터는 릴 포장으로 제공되며 최소 포장 수량은 100개입니다. 릴 공급은 기본 포장 형식을 변경하지 않고도 구성 요소를 생산에 투입할 수 있기 때문에 자동화된 SMT 라인에 편리합니다.

로트는 SH1.0 수평 실장 핀 헤더 시리즈로 식별되는 반면, 이 제품 모델은 수직 SMT 버전으로 지정됩니다. 생산 전에 고객은 최종 도면을 기준으로 필요한 장착 방향과 PCB 설치 공간을 확인해야 합니다. 관련 제품의 경우 다양한 터미널 옵션을 비교할 때 웨이퍼 터미널 구매를 사용할 수 있으며, 결합 어셈블리에 적합한 하우징 커넥터를 선택할 수 있습니다.

제품 사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년에 설립되었으며 정밀 커넥터, 산업용 터미널 블록 및 케이블 어셈블리에 중점을 두고 있습니다. 이 회사는 제품 개발, 툴링, 가공, 조립, 검사, 판매 및 서비스를 처리하며 완성된 부품을 공급하는 것이 아니라 커넥터 프로젝트의 여러 단계에 걸쳐 고객을 지원합니다.

SH1.0mm SMT 커넥터의 경우 피치, 장착 방향, 접점 재료, 도금, 생산 패키징 등의 세부 사항이 모두 PCB 설계와 일치해야 합니다. YZTECH Electronics는 일본, 독일, 대만의 생산 및 검사 장비를 사용하고 최종 조립까지 플라스틱 및 금속 단자 툴링을 지원합니다. SH1.0mm 웨이퍼 하우징 커넥터 프로젝트를 진행하는 고객은 심천에 있는 팀과 필요한 핀 수, 구조 및 생산 요구 사항을 논의할 수 있습니다. 관련 웨이퍼 핀 헤더 커넥터 구성은 다양한 연결 요구 사항에 맞춰 개발될 수도 있습니다.
