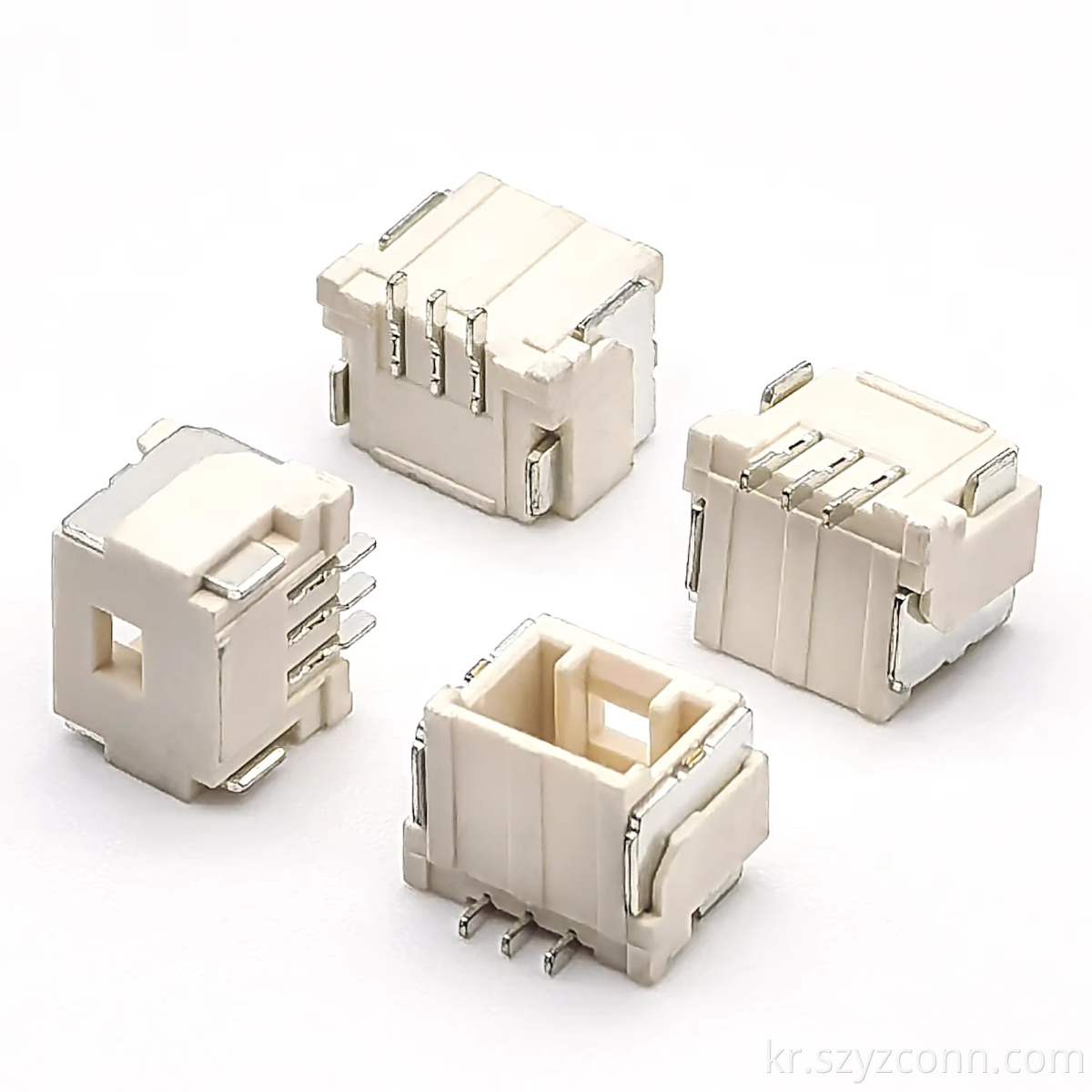

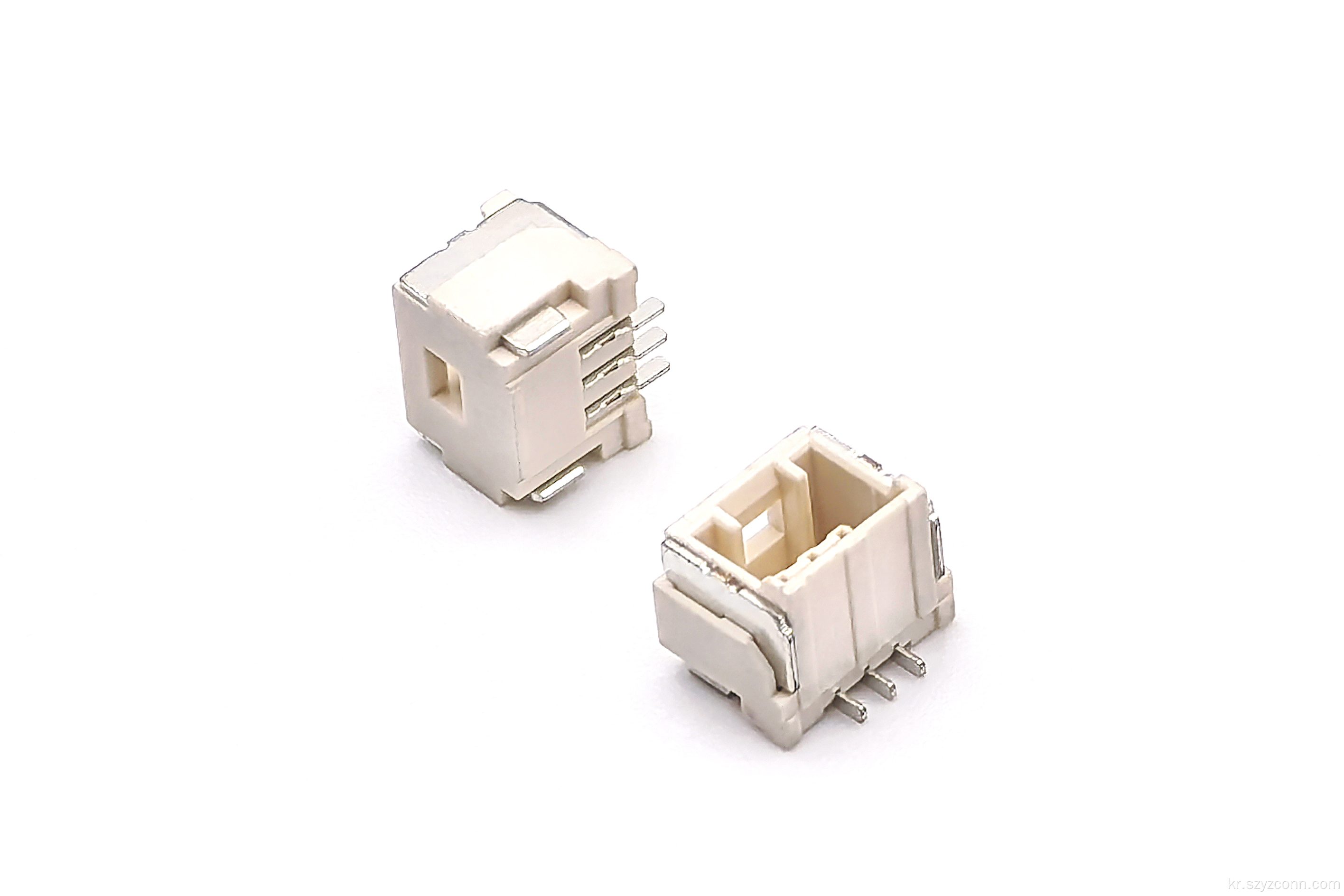

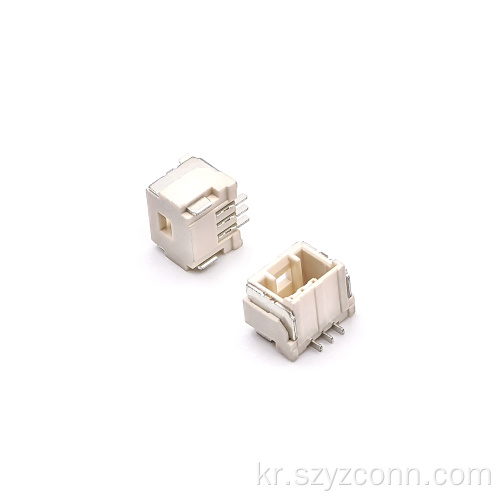

1.5mm 피치 웨이퍼 자동차 등급 핀 헤더

자동차 PCB 애플리케이션을 위한 1.5mm 피치

1.5mm 피치 웨이퍼 자동차 등급 핀 헤더는 극도로 작은 피치로 내려가지 않고 컴팩트한 보드 연결이 필요한 차량 전자 장치용으로 설계되었습니다. 1.5mm 간격은 접점에 실용적인 레이아웃을 제공하며 커넥터 주변에 공간이 조금 더 있는 PCB 어셈블리에 적합합니다.

커넥터는 SMD 장착 형식을 사용하며 정격은 100V에서 1A입니다. 자동차 프로젝트를 위해 1.5mm 웨이퍼 핀 헤더 PA9T를 비교하는 경우 재료 사양이 주문하는 실제 버전과 일치해야 하므로 최종 도면과 하우징 재료를 확인하십시오. 이 모델 자체는 인청동 접점과 주석 도금으로 지정됩니다.

안정적인 보드 연결을 위한 인청동 접점

접점은 주석 도금된 인청동으로 만들어집니다. 이 조합은 일반적으로 보드 수준 커넥터에 사용되며 접점 재료와 납땜 성능을 모두 고려해야 할 때 제조업체에 간단한 옵션을 제공합니다.

작동 온도 범위는 -25°C ~ +105°C이며, 이는 작동 중에 눈에 띄는 온도 변화를 볼 수 있는 차량 전자 조립품에 유용합니다. 1.5mm 웨이퍼 핀 헤더 커넥터를 구매하는 고객의 경우 커넥터를 PCB에 맞추기 전에 정격 전류, 정격 전압, 접점 마감 및 온도 범위를 함께 확인할 수 있습니다.

생산용 SMD 릴 포장

이 모델은 최소 포장 수량 100개로 릴 포장으로 제공됩니다. 자동화된 SMT 조립을 실행하는 고객의 경우 릴 포장을 사용하면 일반 생산 프로세스의 일부로 구성 요소를 더 쉽게 처리할 수 있습니다.

자동차 등급 설계는 실장 방법과 작동 온도가 모두 중요한 PCB 연결 애플리케이션을 위해 고안되었습니다. 1.5mm 웨이퍼 하우징 커넥터 smt를 찾고 있다면 1.5mm 피치와 함께 PCB 설치 공간과 결합 구조를 확인해야 합니다. 필요한 결합 배열에 따라 일치하는 웨이퍼 하우징 터미널을 선택할 수 있으며, 관련 부품을 비교할 때 웨이퍼 터미널 구매를 참고로 사용할 수 있습니다.

제품 사양

심천양잔전자공학을 선택하는 이유는 무엇입니까?

YZTECH Electronics로도 알려진 Yangzhan Electronics는 2014년에 설립되었으며 정밀 커넥터, 산업용 터미널 블록 및 케이블 어셈블리에 중점을 두고 있습니다. 이 회사는 제품 개발, 툴링, 제조, 조립, 검사, 판매 및 서비스를 지원하므로 고객은 커넥터 프로젝트의 다양한 단계를 통해 하나의 공급업체와 협력할 수 있습니다.

자동차 커넥터 프로젝트의 경우 피치, 접점 재료, 도금, 온도 범위 및 SMT 실장과 같은 세부 사항이 실제 애플리케이션과 일치해야 합니다. YZTECH Electronics는 일본, 독일, 대만의 생산 및 검사 장비를 사용하고 최종 조립까지 플라스틱 및 금속 단자 툴링을 지원합니다. 관련 하우징 커넥터 제품이나 웨이퍼 핀 헤더 커넥터를 찾는 고객은 심천에 있는 팀과 다양한 구조 및 사양에 대해 논의할 수도 있습니다.
