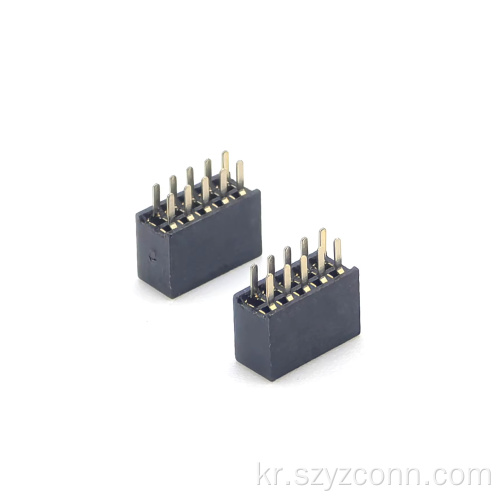

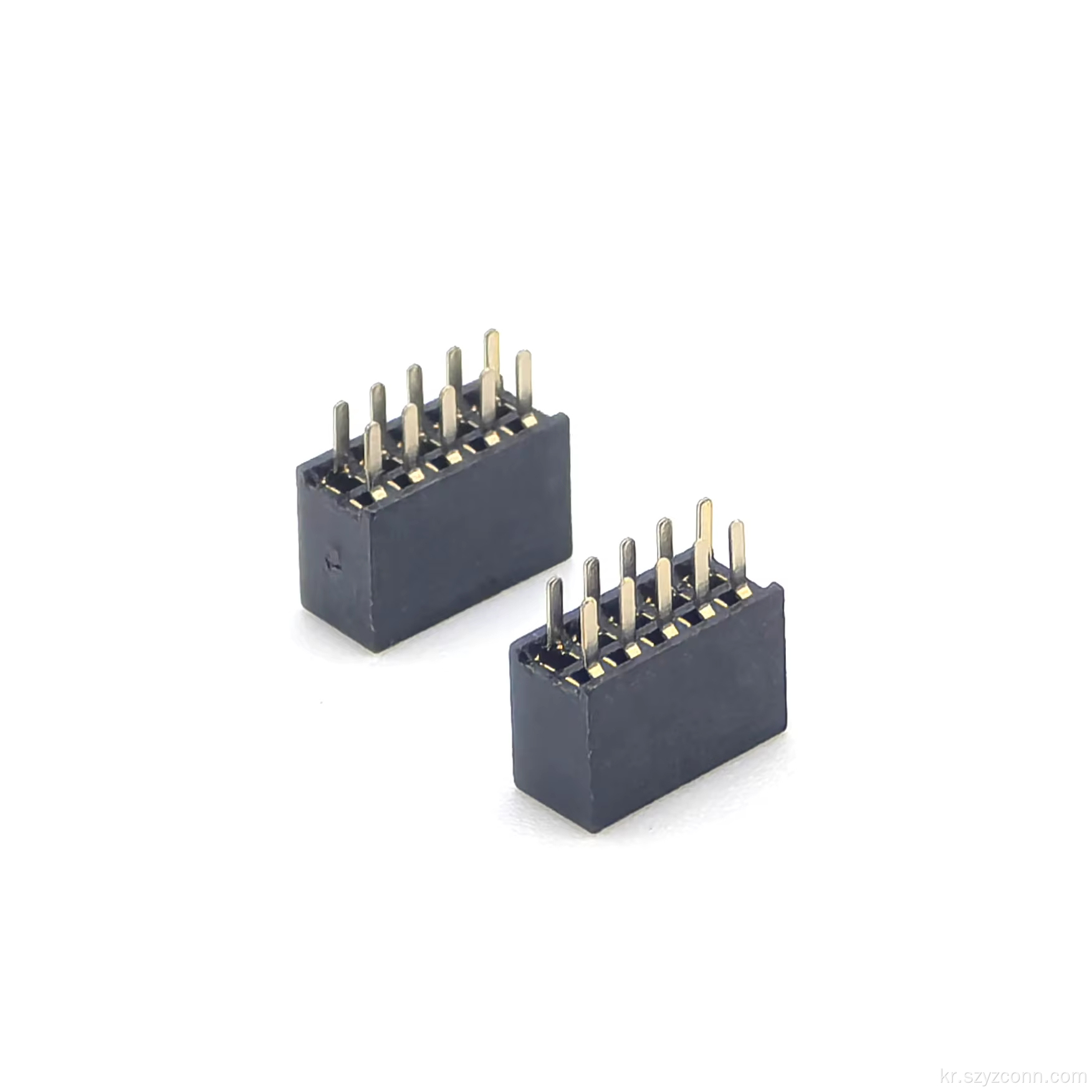

1.27mm 암 헤더 커넥터 스트레이트 10P

1.27mm 암 헤더 커넥터 스트레이트 10P

YZTECH 1.27mm 암 헤더 커넥터 스트레이트 10P는 공간이 제한된 현대 전자 어셈블리용으로 설계된 콤팩트하고 견고한 보드 간 인터페이스 솔루션을 제공합니다. 각각의 1.27mm 암 헤더(w3.0mm)는 튜브 포장에 이어 보호 상자 상자에 담겨 공급되어 대량 전자 제품 제조에 일반적으로 사용되는 자동화된 픽 앤 플레이스 장비와의 안전한 운송 및 호환성을 보장합니다. 이 포장 접근 방식은 자재 취급 및 재고 관리 중 정적 손상 위험과 부품 혼합을 최소화합니다. 카탈로그의 1.27mm 암 헤더에서 찾을 수 있습니다.

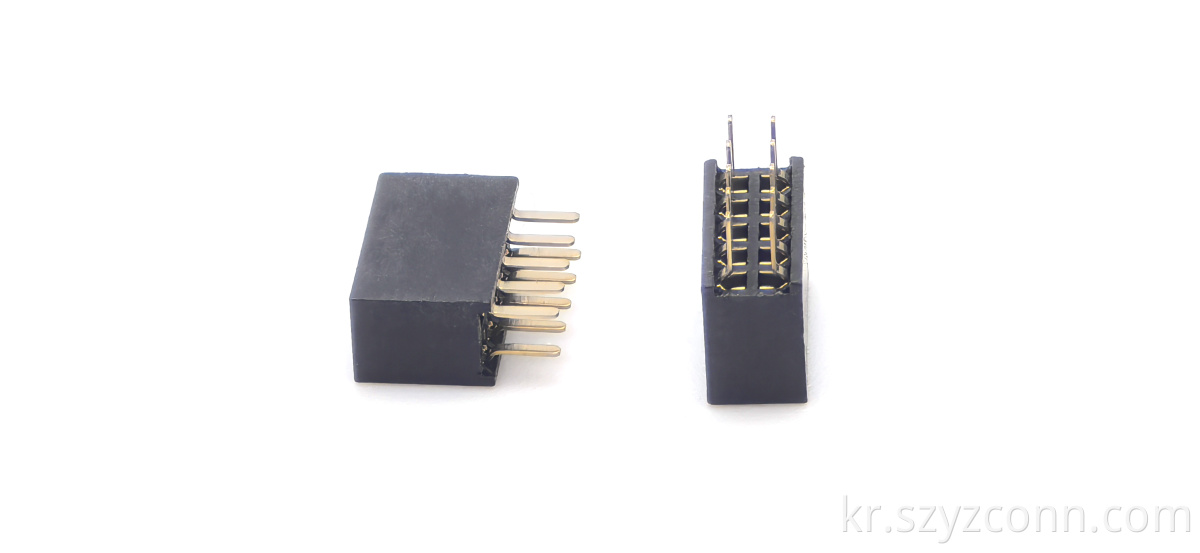

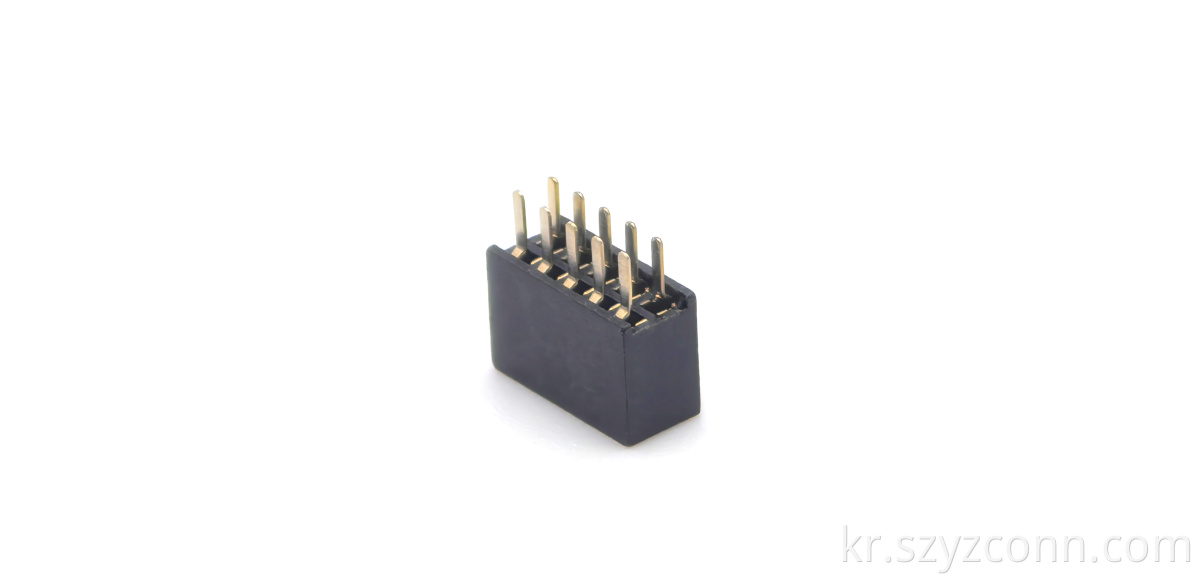

DIN 상호 연결 표준을 준수하도록 설계된 이 직선 1.27mm 암 헤더 직선 pc2.0은 높이 4.3mm, 너비 3.0mm에 불과한 로우 프로파일 직사각형 절연체 내에 수용된 행당 5핀의 이중 행 구성을 특징으로 합니다. U형 접점 구조는 해당 수 핀 헤더와의 안전한 결합을 보장하므로 보드 공간이 중요한 고밀도 PCB 레이아웃에 특히 적합합니다.

작동 온도 범위가 -45°C ~ +105°C인 이 10p 1.27mm 암 헤더 커넥터는 산업 제어 시스템에서 직면하는 다양한 환경 조건에서 안정적으로 작동합니다. 접점당 정격 전류 3A는 신호 전송 및 저전력 분배 애플리케이션을 모두 지원하며, 최대 정격 전압 1000V는 견고한 전기 절연이 필요한 설계에 충분한 헤드룸을 제공합니다. 전자 커넥터는 최대 10초 동안 220°C의 최대 납땜 온도로 스루홀 수동 또는 웨이브 납땜 작업을 지원하여 절연체 변형이나 접점 정렬 오류의 위험 없이 표준 PCB 조립 작업흐름을 수용합니다. 직선 장착 구성은 PCB 레이아웃 및 삽입 자동화를 단순화하는 반면, 직사각형 본체 모양은 수동 조립 또는 기계 배치 중에 간단한 시각적 정렬을 가능하게 합니다.
